Prismele, ca una dintre părțile optice, sunt în principal blocuri de sticlă optică cu suprafețe plane lustruite la unghiuri precise controlate unul cu celălalt. Prismele optice sunt utilizate pentru a deflecta, roti, inversa, dispersa lumina sau pentru a schimba polarizarea fasciculului incident.

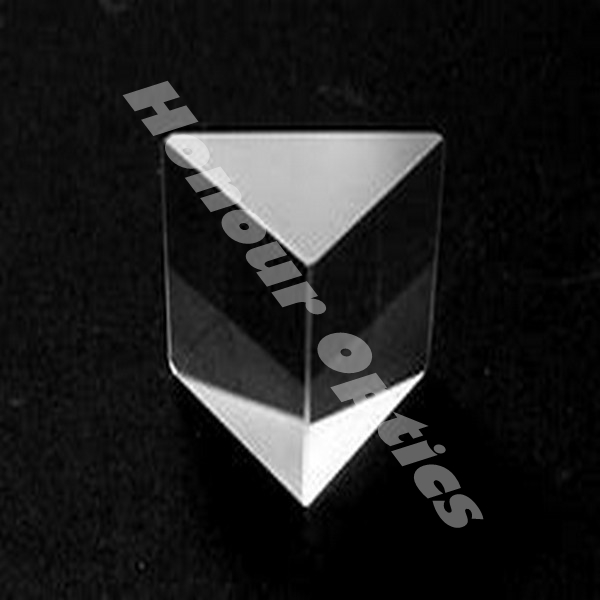

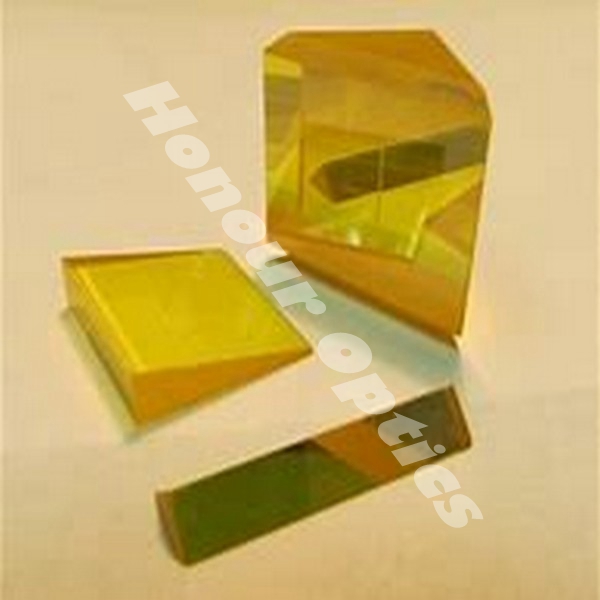

Prisma optică personalizată de înaltă precizie este aplicată pentru redirecționarea sau refracția luminii la un unghi stabilit. Unghiurile precise între suprafețele transparente și plane lustruite depind de tipul de aplicații solicitate. Prin urmare, designul său este un factor determinant pentru modul în care fasciculele interacționează cu acesta. Prisma cu unghi drept este una dintre Prismele optice cele mai frecvent utilizate, care are reflexia luminii de intrare la 90 de grade.

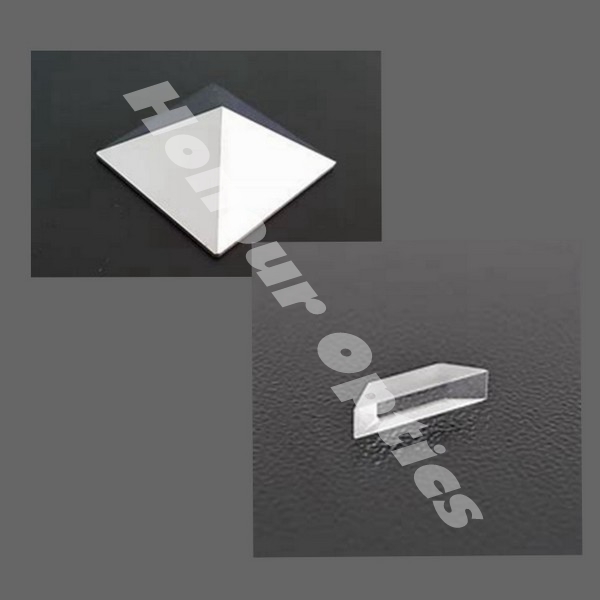

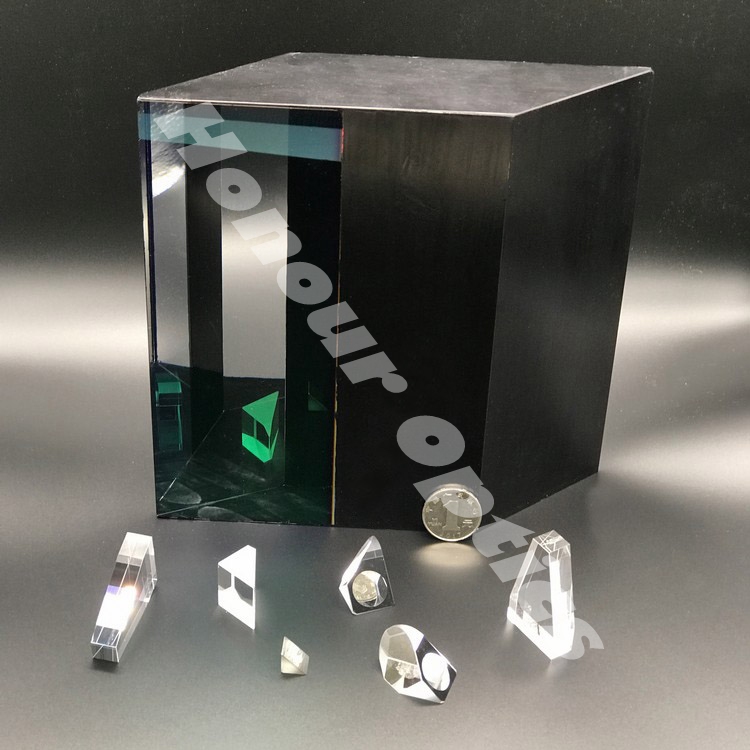

Honor Optics oferă o gamă largă de prisme optice personalizabile, de dimensiuni mari, într-o varietate de modele, substraturi de la viziune la IR și multe opțiuni de acoperire. Proiectele includ prismele Standard Angle, Amici, Penta, Schmidt, Wedge, Anamorphic, Equilateral, Dove sau Rhomboid, în plus față de Retroreflectorii Corner Cube sau Rodurile Homogenizing Light Pipe. Straturile antireflexive includ: MgF2, UV-VIS, UV-AR, VIS 0 °, VIS-NIR sau opțiuni multiple de linii laser. Honor Optics este producătorul prismei optice profesionale, care achiziționează prisma optică laser și vânzarea de ansambluri de prisme optice personalizate, bine ați venit să consultați prețul de gros personalizat cu prisma optică UV și IR.
Prismele optice sunt ideale pentru abaterea razelor sau pentru ajustarea orientării unei imagini. Designul Prismului Optic determină modul în care lumina interacționează cu acesta. Atunci când lumina intră într-o prisă optică, fie reflectă o suprafață individuală, fie mai multe suprafețe înainte de a ieși sau este refractată în timp ce trece prin substrat. De exemplu, când lumina intră într-o prismă cu unghi drept, ea reflectă o singură suprafață, provocând redirecționarea luminii la 90 °. Când lumina intră într-o prisă de pană, totuși, o schimbare a grosimii substratului determină ca lumina să devieze prin refracție.
Optica de onoare oferă prisma dreptunghiulară de înaltă precizie, dimensiunea convențională fiind de 12,7 și 25,4, poate fi și personalizată în funcție de cerințele clienților, prisma dreptunghiulară, suprafața incidentului este diferită, poate face deflecția căii de lumină 90 ° sau 180 °.
Oxima de precizie prisma optică de înaltă precizie oferă prisma pentagonală conform specificațiilor clientului, care este în mod normal acoperită cu un film reflectorizant pentru a îmbunătăți performanța. Prisma pentagonală deflectă fasciculul incident la 90 de grade față de imagine fără a crea o imagine inversată sau inversată.
În funcție de unghiul de rotire al prismei și de suprafața incidentă a luminii, prisma Dove poate face ca imaginea să se rotească, să stea în sus sau să reflecte înapoi. Honor Optics oferă prisma Dove realizată în mod obișnuit din sticlă N-BK7 și din silice topită cu UV și are o transmisie înaltă în spectrul vizibil la aproape infraroșu.
Onorurile prismei de acoperiș sunt realizate în funcție de specificațiile clientului și pot fi utilizate în aplicații care necesită deflectarea imaginilor sau fasciculelor laser la 90 de grade. Când treceți printr-o prismă, imaginea este reflectată de la dreapta la stânga și de sus în jos. Hipotensiunea prismei folosește reflecția internă totală (TIR) pentru a reflecta imaginea care trece prin prisma.
O prismă dreptunghiulară isoscele de refracție care modifică orientarea unei imagini cu planul de capăt orientat spre unghiul drept. În timpul utilizării, lumina intră pe cea mai mare suprafață a prismei, trece prin două reflecții complete ale teșiturii și apoi pătrunde în planul incidentului original. Deoarece lumina intră și iese în stare normală, prisma nu se dispersează. Dar, după ce prisma lui Pavel a imaginilor se va întoarce la 180 °, iar direcția spre intrarea inițială, adică prisma lui Pavel, a schimbat și direcția marșului de 180 °. Dar pentru că imaginea se reflectă de două ori, mâna este neschimbată.
Dispozitiv de prindere cu prindere care oferă 4 dimensiuni diferite ale diafragmei luminoase. Prisma trece de trei ori din reflecția internă totală, iar imaginea sau lumina va ieși în direcția opusă față de direcția incidentului original. Chiar dacă unghiul incident nu este zero, imaginea sau lumina va fi reflectată la 180 °. Insensibilitatea la unghiul incidentului îl face un element optic ideal pentru reflecția înapoi.
Prisma pelinbroca poate fi utilizată pentru a separa armonicile unui fascicul laser sau pentru a compensa dispersia vitezei de grup. Pierderea de reflexie a luminii P este minimizată de lumina care intră și iese din prisma unui apropiat Brewster Angle. Deoarece fasciculul înainte de prisma de ieșire după o reflexie internă totală, atât fasciculul incident cât și unghiul fasciculului sunt de 90 ° plus un unghi mic cauzat de dispersie.
Cu cât lungimea de undă este mai mare, cu atât dispersia este mai mică. Honor Optics este producătorul prismei optice profesionale, care achiziționează prisma optică laser și vânzarea de ansambluri de prisme optice personalizate, bine ați venit să consultați prețul de gros personalizat cu prisma optică UV și IR.
| Specifications | |
| Substrate Material | All optical materials |
| Surface Figure | λ /4 at 633nm before coating |
| Dimensional Tolerance | + 0.00mm, - 0.25mm |
| Angular Deviation | ± 3 minutes |
| Chamfer | 0.35mm @ 45° typical |
| Coating Technology | Electron beam multilayer dielectric |
| Antireflection Coating | Single wavelength AR: R ≤0.25% Broadband AR: Ravg ≤0.50% |
| Surface Quality | 20-10 Laser Quality on S1, S2, and bottom. Commercial polish on remaining sides. |
| Clear Aperture | Exceeds central 85% of the dimension |
Prismele sunt folosite pentru direcționarea luminii: direcționarea către o locație nouă, dispersarea lungimilor de undă sau modificarea imaginii. Honor Optics Prisma optică personalizabilă cu dimensiuni mari are o mare varietate de prisme care au fost proiectate și fabricate cu atenție pentru a fi utilizate în cele mai exigente aplicații. Honor Optics oferă un unghi drept și prisme Porro pentru retroreflecție, și prisme de pană pentru abaterea fasciculului. Honor Optics au, de asemenea, prisme Pellin Broca, echilaterale și izoscele Brewster pentru dispersarea luminii și montate prisme anamorfe pentru modelarea grinzilor. Honor Optics produce aceste prisme într-o varietate de materiale pentru a fi utilizate la lungimi de undă de la UV la NIR.
Honor Optics oferă prisme optice care cuprind diverse forme și configurații, cum ar fi prismele Penta și Pine, cum ar fi unghiul drept, dispersia, acoperișul, porumbelul, retroreflectarea. De asemenea, oferim prisma Pelinbroca.
